제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | cnc 심공 드릴링 기계 | 훈련의 Innder 직경: | 2.5-40mm |
|---|---|---|---|
| 훈련의 최대 깊이: | 1천6백mm | 짐 무게: | 10000kgs |
| 스핀들 회전 속도: | 7000RPM | x-축 여행: | 1천6백mm |
| y-축 여행: | 1100mm | z 축선 여행: | 1650mm |
| 하이 라이트: | 심공 무료한 기계,cnc 수평한 무료한 기계 |
||

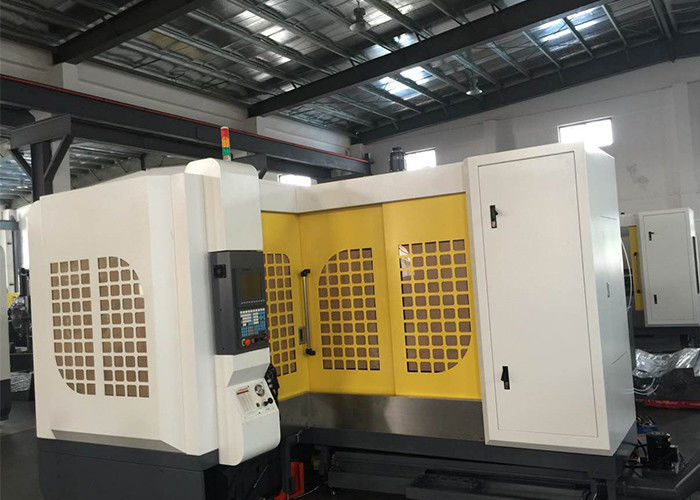

최대 부하 무게: 심공에게 1600mm를 만드는 10000mm Cnc 심공 드릴링 기계
제품 성능
공작 기계의 기초는 대우된 두번 품질인 수지 모래 던지기로 만듭니다. 3개 주요 부품이 있습니다: 기초, 란 및 들어가는 미끄러지는 테이블. 수입된 공 나사 및 가이드 레일은 각 부분에 설치되고, 높 정밀도 자동 귀환 제어 장치 모터를 거쳐 달립니다.
기초는 작동 플랫폼, 자동 귀환 제어 장치 모터, 기름을 바르는 체계, 보호 덮개, 등을 포함합니다. 작동 플랫폼은 x-축의 방향에 따라서 수평으로 움직입니다.
란은 자동 귀환 제어 장치 모터, counterweighing, 등을 포함합니다. 들어가는 미끄러지는 테이블은 y-축의 방향에 따라서 여기저기 움직입니다.
미끄러지는 테이블은 총 교련을 위한 주요 축선 및 그것의 모터 장치, 자동 귀환 제어 장치 모터, 반대로 난조 지원과 그것의 자동적인 통제 장치, 유압 장치의 총 교련 가이드 및 칩 컨베이어, 안정제, 등 포함합니다. 총 교련은 Z 축선의 방향에 따라서 수평으로 움직입니다.
강력하고, 간단한 운영, 안정 및 내구재인 스페셜 심공 드릴링 운영 체계입니다. 주요 이점:
다 - 자동적으로 가공하는 세그먼트: 그것은 가공 계획에 따라 공급율을 자동적으로 조정할 것입니다.
논리적인 통제 가공: 가공 상황은 감시되고 만약에 무엇이든 예외적 공정 규격은 자동적으로 조정될 것입니다.
다수 가동. 선택적인 형태가 있습니다: 사용자 기계 대화 형태, 기계 프로그램 형태 및 먼 전송 형태.
범위 가공
1. 그것은 기계로 가공 심공 기공을 위해 플라스틱과 고무 기업, 유압 기계장치, 자동차 및 트랙터, 발전기 및 항공 기업에서 널리 썼습니다;
2. : 냉각 구멍, 가열 구멍, 벨브, 분배자, 펌프, 조타 갱구, 스핀들, 열 교환기 판 등.
명세
| 모형 | TL1600 |
| 드릴링 스핀들의 수 | 단축 |
| 훈련의 안 직경 | 2.5-40mm |
| 훈련의 최대 깊이 | 1600mm |
| 작업대의 크기 | 1800*1100mm |
| x-축 여행 | 1600mm |
| y-축 여행 | 1100mm |
| Z 축선 여행 | 1650mm |
| 드릴링 절단 공급율 | 10-250mm |
| 스핀들의 최대 회전하는 속도 | 7000rpm |
| 스핀들 모터 | (자동 귀환 제어 장치) 7.5-11kw |
| 작업대에 이동하는 모터 오른쪽에서 왼쪽으로 | 자동 귀환 제어 장치 3.0kw |
| 스핀들에 까지에서 이동하는 모터 아래로 | 자동 귀환 제어 장치 3.0 kw |
| 정면에서 스핀들에 뒤로 모터 이동 | 자동 귀환 제어 장치 2kw |
| 절단 압력 펌프의 압력 | 80 kgf/cm ² |
| 유압 펌프의 기름 질량 | 6-60 L /min |
| 절단 석유 탱크의 수용량 | 700 L |
| 작업대의 적재 능력 | 10000kgs |
| 기계 순중량 | 13000kgs |
| 기계 힘 | 30kw |
표준 부속품
대만 스핀들
Fanuc 또는 Mistubishi 관제사
스핀들 기름 냉각기 + NSK 방위
gundrill + 정밀도 가이드 소매와 고무 가이드
분쇄기 기계
HIWIN 선형 방법
